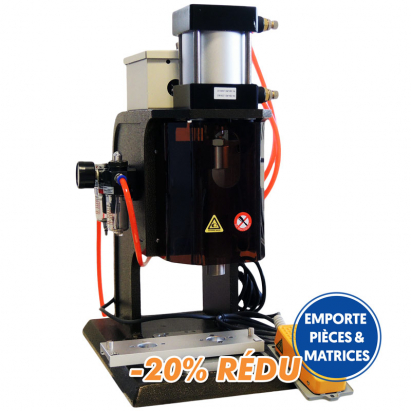

Machine à air comprimé pour la personnalisation de badges. Facilite le montage des badges, en évitant l'effort requis lors de l'actionnement manuel de machines à badges traditionnelles.
Facile à installer et à utiliser
Nécessite un compresseur avec les caractéristiques techniques basiques tel que ceux que vous trouverez dans les Produits Associés
Utilise des moules interchangeables pour différents formats de feuilles à acheter séparément
Notre disponibilité n'est pas suffisante ? Dites-nous combien vous avez besoin JE SOLLICITE
Donnez-nous une estimation de la quantité dont vous avez besoin :
En tant qu'adhérent Brildor Plus, pour chaque unité achetée, vous cumulez {{POINTS}}
à faire valoir lors de votre prochaine commande. Découvrez le programme de fidélisation.Pour chaque unité achetée, vous cumulez {{POINTS}} à faire valoir lors
de votre prochaine commande. Découvrez le programme de fidélisation.
Piston permettant l'emboitement par pression et de manière automatique, de la partie supérieure avec les parties A et B, pendant le processus de personnalisation des badges
Dispositif pratique qui actionne le piston lorsque l'utilisateur appuie sur celui-ci avec le pied, à l'aide d'une pédale, ou avec la main s'il préfère
Pédale avec base métallique très résistante et tapis antidérapant sur l'avant
Cache frontal de sécurité en méthacrylate translucide. Il empêche tout contact accidentel de l'utilisateur avec le piston lorsqu'il est en fonctionnement, sans diminuer la visibilité
Le temps d'action du piston sur le badge est réglable. Cela permet de contrôler la vitesse de travail de la machine
En raison de sa taille, elle peut être placée sur n'importe quelle surface plane. Elle n'a pas besoin d'un espace spécialement conçu pour son utilisation
Inclue un tube en plastique pour transporter l'air comprimé du compresseur au manomètre de la machine. Dans les Produits Associés, vous trouverez des connecteurs pour fixer le tube au compresseur
Vendue dans une boîte en bois résistante
Fonctionne avec des matrices interchangeables pour différents formats de badges qui sont vendus séparément. Dans les Produits Associés, vous pourrez acquérir les matrices compatibles de différentes formes et tailles, à l'exception des références :032718, 036096 et 037598
Est compatible avec toutes les matrices interchangeables que vous trouverez dans les Produits Associés à l'exception des suivantes : ronde de Ø100mm (Réf. 032718), rectangulaire de 50x90mm (Réf. 036096) et en écusson de 50x70mm (Réf. 037598)
COMPOSANTS
1 machine à badges pneumatique (sans matrice)
1 tube en plastique pour l'air comprimé (sans connecteur)
3 clés Allen de tailles différentes
1 CD avec les instructions d'installation et d'utilisation (vidéo en anglais)
DIMENSIONS
Machine (cm)
27,50 x 40,50 x 51
Tube (mm | m)
Ø8 x 5
Boîte (cm)
53 x 64 x 36
Poids de la machine sans emballage (kg)
20,20
Poids de la machine sans emballage (kg)
33
DONNÉES TECHNIQUES
Puissance électriqe
110/22O V - 50/60 HZ
Rang de pression
1˜9 kgf/cm3
Puissance nécessaire du compresseur
>0,50 CV
INSTRUCTIONS D'INSTALLATION ET D'UTILISATION
ÉTAPE 1. CONNEXION DE LA MACHINE AU COMPRESSEUR
Placez un connecteur à une extrémité du tube en plastique et ensuite connectez-le au compresseur
Connectez l'autre extrémité du tube au nanomètre de la machine
Abaissez la valve et régulez la pression en la déplaçant vers la gauche ou la droite jusqu'à atteindre le niveau souhaité. Dans le tableau suivant, vous trouverez les niveaux de pression indicatifs nécessaires selon la taille du badge à personnaliser :
Taille badge (mm)
75
50/56/58
44/37
32/25
Pression (kg/cm2)
6≈8
5,5≈6
4,5≈5,5
3≈4,5
ÉTAPE 2. INSTALATION DE LA MATRICE
Insérez la partie supérieure de la matrice dans la machine. La goupille de fixation doit coïncider avec l'orifice que possède la machine. Vous sentirez qu'il l'aspire puis l'immobilise
Placez la Partie A de la matrice dans la fente A de la base mobile de la machine. La lettre de la matrice doit se trouver en face
Placez la Partie B de la matrice dans la fente B de la base mobile de la machine. La lettre de la matrice doit se trouver en face
Les goupilles de positionnement des Parties A et B doivent être alignées sur l'orifice de la Partie Supérieure, là où elles s'inséreront au moment de l'activation du piston
ÉTAPE 3. ALLUMAGE DE LA MACHINE PNEUMATIQUE
Connectez la machine à la prise de courant.
Allumez le compresseur.
Allumez la machine en utilisant l'interrupteur ON/OFF qui se trouve sur la partie supérieure de la machine.
Réglez le temps d'actionnement du piston sur le badge. Programmez 2-3 secondes pour commencer, et ensuite augmentez ou diminuez cette durée jusqu'à obtenir le temps qui vous convient le mieux. Dans le régulateur de la machine, 2-3 secondes s'affiche comme 20-30 SEC
Appuyez sur le dispositif pour activer le piston. Vérifiez que les goupilles des parties A et B de la matrice s'insèrent dans le bon orifice de la matrice supérieure. Vous remarquerez aussi que le piston descend suffisamment de manière à ce que la matrice supérieure soit complètement emboîtée dans la matrice inférieure
Il est recommandé de faire des essais au préalable avec le type de badge que vous allez personnaliser, pour vous assurer que la machine effectue son travail de la manière souhaitée
ÉTAPE 4. PERSONNALISATION DES BADGES
Choisissez la matrice adéquate selon la forme et la taille des badges que vous souhaitez personnaliser
Imprimez et découpez le visuel que vous avez choisi pour personnaliser les badges. Pour cela, utilisez un cutter circulaire, un emporte-pièces ou un plotter pour garantir une découpe propre et précise. Il est aussi conseillé d'employer les modèles afin de faciliter ce processus
Placez la plaque avant du badge à l'intérieur de la Partie A de la matrice, avec le rebord métallique tranchant vers le bas
Sur la plaque avant, installez le visuel et le film transparent protecteur
Faites glisser la base jusqu'à ce que la matrice supérieure soit alignée sur la matrice A. Appuyez sur le dispositif pour activer le piston de la machine
Placez la plaque arrière du badge (épingle, aimanté, décapsuleur, ...) dans la Partie B, avec le rebord tranchant vers le haut
Incorporez les rondelles à la plaque arrière, seulement dans les cas où les matrices les fournissent
Faites glisser la base de la machine jusqu'à ce que la partie supérieure soit alignée sur la matrice B. Appuyez sur le dispositif pour activer le piston de la machine
Faites glisser de nouveau la base de la machine et retirez le badge personnalisé
CONSEILS DE SÉCURITÉ
Maintenez la machine hors de portée des enfants
Avant d'installer ou de retirer les matrices, assurez-vous que machine soit bien éteinte
Ne jamais placer les doigts entre les matrices supérieures et inférieures lorsque la machine est en marche. Le piston pourrait s'actionner accidentellement
Lorsque vous devez changer la partie supérieure de la matrice, abaissez-la vers le bas tout en veillant à ce qu'elle ne tombe pas sur vos doigts
