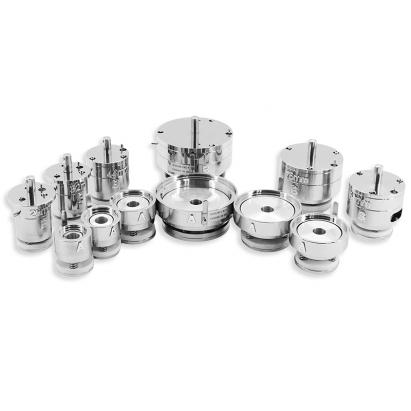

Plus d'information sur les matrices rondes pour machines à badges
Sont interchangeables. Facile et rapide de retirer une matrice de la machine et d'en installer une autre.
Chaque matrice est composée de 3 pièces qui s'installent dans la machine manuellement. L'usage d'outils n'est pas nécessaire.
La Partie A de la matrice permet de personnaliser la plaque avant du badge .
La Partie B de la matrice fixe par pression l'arrière du badge à l'avant, qui a été personnalisé au préalable.
La Partie Supérieure de la matrice exerce une pression sur les Parties A et B afin qu'elles puissent remplir leur fonction.
Est disponible la Partie B de la matrice pour badges de Ø 75 mm avec à l'arrière le modèle double miroir. Ce modèle nécessite une Partie B plus profonde, vendue séparément (Réf. 037600). Cette pièce s'utilise en plus de la Partie A et la Partie Supérieure de la matrice pour badges ronds de Ø 75 mm (Réf. 032717).

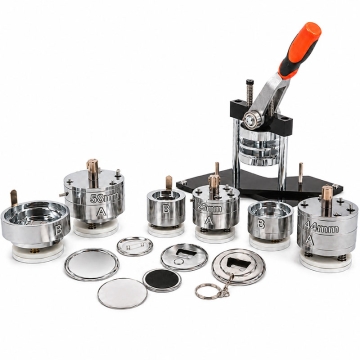

Sont compatibles avec les machines à badges Brildor XXL et Evolution. Les versions antérieures de nos machines à badges peuvent être utilisées avec ces matrices à l'exception de celles de Ø 75 mm (Parties A et B) et de Ø 100 mm (Réf. 032717, Réf. 037600 et Réf. 032718).
Les matrices sont vendues entièrement protégées dans un emballage en carton.
RONDELLES
Les matrices des badges de Ø 44 mm, Ø 58 mm,Ø 75 mm et Ø 100 mm incluent des rondelles à utiliser lorsque cela est nécessaire.
Leur but est d'augmenter la hauteur de la plaque avant ou arrière lorsqu'elle est introduite dans la Partie A ou la Partie B de la matrice.
Dans le cas des matrices pour badges de Ø 44 mm, Ø 58 mm et Ø 75 mm la rondelle se place dans la Partie B. Elle permet à la plaque arrière de s'insérer entièrement dans celle avant et que les deux ensemble soient bien ajustées lorsque la pression est exercée avec Partie Supérieure de la matrice. Il est possible d'utiliser autant de rondelles que nécessaire en même temps, selon l'épaisseur de la plaque arrière du badge.
La rondelle de la matrice pour badges de Ø 100 mm permet d'augmenter la hauteur de la plaque avant lorsqu'elle est introduite dans la Partie A. Elle aide le motif et le film en plastique à rester bien ajustés sur la plaque.
Quantité de rondelles fournies : 5 rondelles pour les matrices de Ø 44 mm et Ø 75 mm, 2 rondelles avec les matrices de Ø 58 mm et seulement 1 rondelle avec la matrice de Ø 100 mm.
RECOMMANDATION
Ajuster régulièrement les vis des matrices à l'aide d'une clé Allen. Il se peut qu'elles se desserrent sous l'effet de la pression exercée sur elles quand la production est importante.
https://www.brildor.com/fr/matrices-pour-machines-a-badges-rond17374Matrices pour machines à badges - Ronde<p><a name="savoir-plus1"></a></p>
<h2>Plus d'information sur les matrices rondes pour machines à badges</h2>
<ul>
<li>Sont <strong>interchangeables</strong>. Facile et rapide de retirer une matrice de la machine et d'en installer une autre.</li>
<li>Chaque matrice est composée de 3 pièces qui s'installent dans la machine manuellement. L'usage d'outils n'est pas nécessaire.</li>
<li>La <strong>Partie A</strong> de la matrice permet de personnaliser la plaque avant du badge .</li>
<li>La <strong>Partie B</strong> de la matrice fixe par pression l'arrière du badge à l'avant, qui a été personnalisé au préalable.</li>
<li>La <strong>Partie Supérieure</strong> de la matrice exerce une pression sur les <strong>Parties A </strong>et<strong> B</strong> afin qu'elles puissent remplir leur fonction.</li>
<li>Est disponible la <strong>Partie B</strong> de la matrice pour badges de <span class="azul-negrita">Ø 75 mm</span> avec à l'<strong>arrière le modèle double miroir</strong>. Ce modèle nécessite une <strong>Partie B</strong> plus profonde, vendue séparément (<strong>Réf. 037600</strong>). Cette pièce s'utilise en plus de la <strong>Partie A</strong> et la <strong>Partie Supérieure</strong> de la matrice pour badges ronds de <span class="azul-negrita">Ø 75 mm</span> (<strong>Réf. 032717</strong>).</li>
<li>Sont compatibles avec les <strong>machines à badges Brildor XXL</strong> et <strong>Evolution</strong>. Les <strong>versions antérieures</strong> de nos machines à badges peuvent être utilisées avec ces matrices <span class="rojo-negrita">à l'exception</span> de celles de<span class="azul-negrita"> Ø 75 mm</span> (Parties A et B) et de <span class="azul-negrita">Ø 100 mm</span> (<strong>Réf. 032717</strong>,<strong> Réf. 037600</strong> et <strong>Réf. 032718</strong>).<strong><br></strong></li>
<li>Les matrices sont vendues entièrement protégées dans un emballage en carton.</li>
</ul>
<p><strong>RONDELLES</strong></p>
<ul>
<li>Les matrices des badges de <span class="azul-negrita">Ø 44 mm</span>, <span class="azul-negrita">Ø 58 mm,</span> <span class="azul-negrita">Ø 75 mm</span> et <span class="azul-negrita">Ø 100 mm</span> incluent des rondelles à utiliser lorsque cela est nécessaire.</li>
<li>Leur but est d'augmenter la hauteur de la plaque avant ou arrière lorsqu'elle est introduite dans la <strong>Partie A </strong>ou la<strong> Partie B </strong>de la matrice.</li>
<li>Dans le cas des matrices pour badges de <span class="azul-negrita">Ø 44 mm</span>, <span class="azul-negrita">Ø 58 mm </span>et <span class="azul-negrita">Ø 75 mm</span> la rondelle se place dans la <strong>Partie B</strong>. Elle permet à la plaque arrière de s'insérer entièrement dans celle avant et que les deux ensemble soient bien ajustées lorsque la pression est exercée avec <strong>Partie Supérieure</strong> de la matrice. Il est possible d'utiliser autant de rondelles que nécessaire en même temps, selon l'épaisseur de la plaque arrière du badge.</li>
<li>La rondelle de la matrice pour badges de <span class="azul-negrita">Ø 100 mm</span> permet d'augmenter la hauteur de la plaque avant lorsqu'elle est introduite dans la <strong>Partie A</strong>. Elle aide le motif et le film en plastique à rester bien ajustés sur la plaque.</li>
<li>Quantité de rondelles fournies : <strong>5 rondelles</strong> pour les matrices de <span class="azul-negrita">Ø 44 mm </span>et <span class="azul-negrita">Ø 75 mm</span>, <strong>2 rondelles</strong> avec les matrices de <span class="azul-negrita">Ø 58 mm</span> et seulement <strong>1 rondelle</strong> avec la matrice de <span class="azul-negrita"><span class="azul-negrita">Ø 100 mm</span>.</span></li>
</ul>
<p><strong>RECOMMANDATION</strong></p>
<ul>
<li>Ajuster régulièrement les vis des matrices à l'aide d'une clé Allen. Il se peut qu'elles se desserrent sous l'effet de la pression exercée sur elles quand la production est importante.</li>
</ul>
<p><strong>DIMENSIONS DES RONDELLES<br></strong></p>
<table >
<tbody>
<tr>
<td><strong>Référence <br></strong></td>
<td style="text-align: center;"><strong>Type de matrice<br></strong></td>
<td style="text-align: center;"><strong>D</strong><strong>iamètre extérieur<br></strong></td>
<td style="text-align: center;"><strong><strong>D</strong><strong>iamètre</strong> intérieur <br></strong></td>
<td style="text-align: center;"><strong>Épaisseur</strong></td>
</tr>
<tr>
<td style="text-align: center;">030675/048223</td>
<td style="text-align: center;"><strong>Ø 44 mm</strong></td>
<td style="text-align: center;"><span class="azul-negrita">Ø 4,1 cm <br></span></td>
<td style="text-align: center;"><span class="azul-negrita">Ø 3,2 cm <br></span></td>
<td style="text-align: center;"><span class="azul-negrita">2 mm</span></td>
</tr>
<tr>
<td style="text-align: center;">028637/048224</td>
<td style="text-align: center;"><strong>Ø 58 mm</strong></td>
<td style="text-align: center;"><span class="azul-negrita">Ø 5,5 cm <br></span></td>
<td style="text-align: center;"><span class="azul-negrita">Ø 4,2 cm <br></span></td>
<td style="text-align: center;"><span class="azul-negrita">1 mm</span></td>
</tr>
<tr>
<td style="text-align: center;">032717/048225</td>
<td style="text-align: center;"><strong>Ø 75 mm</strong></td>
<td style="text-align: center;"><span class="azul-negrita">Ø 7,0 cm <br></span></td>
<td style="text-align: center;"><span class="azul-negrita">Ø 6,1 cm <br></span></td>
<td style="text-align: center;"><span class="azul-negrita">1 mm</span></td>
</tr>
<tr>
<td style="text-align: center;">032718/048226</td>
<td style="text-align: center;"><strong>Ø 100 mm</strong></td>
<td style="text-align: center;"><span class="azul-negrita">Ø 9,5 cm <br></span></td>
<td style="text-align: center;"><span class="azul-negrita">Ø 6,1 cm <br></span></td>
<td style="text-align: center;"><span class="azul-negrita">3 mm</span></td>
</tr>
</tbody>
</table>
<p><strong>POIDS NET DES MATRICES RONDES<br></strong></p>
<table >
<tbody>
<tr>
<td style="text-align: center;"><strong><strong>Référence</strong></strong></td>
<td style="text-align: center;"><strong><strong>Type de matrice</strong></strong></td>
<td><strong>Poids net<br></strong></td>
</tr>
<tr>
<td style="text-align: center;">028635</td>
<td style="text-align: center;"><strong>Ø 25 mm</strong></td>
<td><span class="azul-negrita">1,298 kg</span></td>
</tr>
<tr>
<td style="text-align: center;">028636</td>
<td style="text-align: center;"><strong>Ø 32 mm</strong></td>
<td><span class="azul-negrita">1,382 kg</span></td>
</tr>
<tr>
<td style="text-align: center;">030675</td>
<td style="text-align: center;"><strong>Ø 44 mm</strong></td>
<td><span class="azul-negrita">1,720 kg</span></td>
</tr>
<tr>
<td style="text-align: center;">028637</td>
<td style="text-align: center;"><strong>Ø 58 mm</strong></td>
<td><span class="azul-negrita">2,202 kg</span></td>
</tr>
<tr>
<td style="text-align: center;">032717</td>
<td style="text-align: center;"><strong>Ø 75 mm</strong></td>
<td><span class="azul-negrita">3,018 kg</span></td>
</tr>
<tr>
<td style="text-align: center;">037600</td>
<td style="text-align: center;"><strong>Ø 75 mm (Partie B)</strong></td>
<td><span class="azul-negrita">1,282 kg</span></td>
</tr>
<tr>
<td style="text-align: center;">032718</td>
<td style="text-align: center;"><strong>Ø 100 mm</strong></td>
<td><span class="azul-negrita">5,226 kg</span></td>
</tr>
</tbody>
</table>
<p><strong>OTRES DIMENSIONS</strong></p>
<table >
<tbody>
<tr>
<td>Mesures de l'emballage</td>
<td><span class="azul-negrita"> 23,5 x 14,5 x 13,5 cm <br></span></td>
</tr>
</tbody>
</table>https://www.brildor.com/media/catalog/product/m/o/moldes-forma-redonda-para-maquinas-de-chapas-d16.jpg1instock01000https://www.brildor.com/media/catalog/product/m/o/moldes-forma-redonda-para-maquinas-de-chapas-d16.jpg201132033821442252242527727082/Badges/Badges/Machines et accessoires2021-07-24T06:04:06+0000
