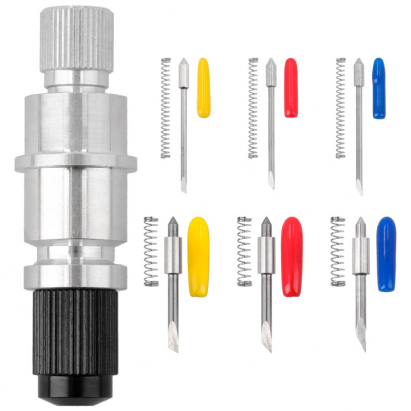

Différentes largeurs de lame selon le modèle : 0,9 mm (CB09) et 1,5 mm (CB15)
Les lames CB09 et CB15 ne sont pas interchangeables. Elles nécessitent leur propre porte-lame
La tête de coupe des lames est en carbure cémenté. Ce matériau offre une grande dureté et une bonne résistance à l'usure
Le modèle CB15 a un diamètre plus grand, ce qui permet de couper des matériaux plus épais
Porte-lames en alliage d'aluminium avec hauteur de coupe ajustable
À PRENDRE EN COMPTE
Assurez-vous d'insérer correctement la lame dans le porte-lame
Plus l'angle de la lame est grand, plus elle pénétrera verticalement en profondeur, permettant de couper des matériaux plus épais
La couleur du capuchon protecteur vous aide à identifier son angle : jaune pour 30º, rouge pour 45º et bleu pour 60º
Effectuez des essais préalables de placement et d'ajustement des lames avant de commencer la production
RECOMMANDATIONS
Gardez la lame et l'intérieur du porte-lame propres. Si des résidus s'accumulent à l'intérieur, cela entravera la rotation et nuira au processus de coupe
Effectuez des coupes avec la profondeur appropriée. Évitez de couper le papier de transfert du vinyle ou le liner
Si la lame est correctement ajustée, vous prolongerez sa durée de vie
Assurez-vous de sélectionner le bon outil lors du changement. Le décalage de chaque lame est prédéfini dans le traceur
SPÉCIFICATIONS
Réf. Brildor
Modèle
Angle de coupe
Diamètre (mm)
Application
Exemples
050586
CB09
30º
0,9
Matériaux fins
Films pour vitres
035531
CB15
30º
1,5
035529
CB09
45º
0,9
Usage général
Vinyles Flex et signalétique
035532
CB15
45º
1,5
035530
GT-BH09 pour CB09
60º
0,9
Matériaux épais
Vinyles sandblast, réfléchissants, flock et cartons
