Tendeur d'écran de sérigraphie manuel et extensible

Plus d’information sur le tendeur d'écran de sérigraphie manuel et extensible

INDEX

> Description

> Éléments à prendre en compte

> Que comprend cette machine ?

> Composants de chaque partie métallique de la machine

> Dimensions approximatives

> Instructions d’installation et d’utilisation

DESCRIPTION

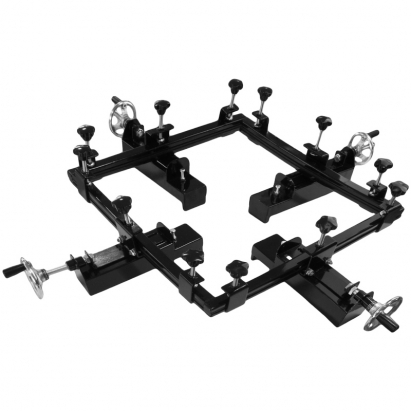

• Structure formée par 4 parties métalliques indépendantes. Chaque partie est placée respectivement de chaque côté du cadre et de la maille, en entourant tout son périmètre
• Le dispositif s’actionne manuellement en tournant le volant pour tendre la maille vers l’extérieur du cadre
• Tension mécanique permettant de tendre simultanément et uniformément toute la surface de la maille. Cela facilite le processus de fixation de la maille au cadre, où vous pouvez utiliser de la colle à séchage rapide, résistante aux solvants
• Facile à installer, à utiliser et à transporter

ÉLÉMENTS À PRENDRE EN COMPTE

• La surface de la maille doit être supérieure à celle du cadre, d’au moins 10 cm par côté
• Si vous combinez cette machine avec une autre du même type, vous disposerez de 8 pièces pour tendre la maille, 2 de chaque côté. Cela vous permettra de tendre et de fixer des mailles sur des cadres allant jusqu’à 1,20 m

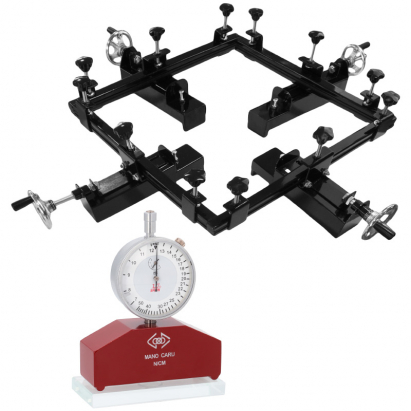

• Pour des résultats plus précis, il est conseillé d'utiliser un tensiomètre. Il a une plage de mesure de 7-50 newtons
• Il n'est pas recommandé d'utiliser des agrafes pour fixer la maille au cadre en bois. La tension élevée du tissu pourrait entraîner une déchirure de l’écran lors de sa perforation avec les agrafes

QUE COMPREND CETTE MACHINE ?

COMPOSANTS DE CHAQUE PARTIE MÉTALLIQUE DE LA MACHINE

• 3 pinces : servent à tenir les barres et à les maintenir suspendues en équilibre, à la même hauteur que la base
• 1 barre avec 2 plaques : chaque barre est composée de 2 plaques qui servent à maintenir la maille. Elles doivent être placées à l’intérieur des pinces, au-dessus et au-dessous de la maille, comme un sandwich. La plaque inférieure est fixe, tandis que l’autre est amovible. La partie de la plaque qui touche la maille est en caoutchouc ondulé pour une meilleure accroche
• 3 molettes de réglage : afin de maintenir la maille à l’intérieur pendant que vous étirez l’écran. Elles sont munies d’une rondelle conique résistante à la pression placée à l’extrémité inférieure, évitant ainsi d'endommager la surface de contact du boulon (barre supérieure)
• 1 base : sert de support et se trouve perpendiculaire aux barres. Elle possède 2 fentes où glissent les barres avec les pinces. En la faisant glisser vers l'avant ou vers l’arrière, on peut ajuster la structure au cadre. Au moment de la tension, le cadre est placé entre les barres et une plaque métallique qui sert de butée
• 1 volant de tension : permet de déplacer la barre avec les pinces d’avant en arrière à travers les fentes de la base. Le volant tourne et se déplace le long d’un boulon métallique. Ce boulon est muni de 3 rondelles de blocage pour éviter tout dégât dû à la pression. Les rondelles restent entre la base et le volant lorsqu’elles atteignent la butée

DIMENSIONS APPROXIMATIVES

INSTRUCTIONS D’INSTALLATION ET D’UTILISATION

ASSEMBLAGE DE CHAQUE PARTIE DE LA MACHINE

Pour l'assemblage de chaque pièce métallique, il vous faut : 1 base, 1 barre avec 2 plaques, 3 pinces, 3 boulons de réglage et 1 volant de tension.

• Placez la barre de serrage de la maille sur la base. Le boulon de réglage central doit être placé au milieu de la barre
• Fixez la barre à la pince centrale en ajustant les rondelles et les écrous. Pour ce faire, utilisez une clé de 14"

• Placez la poignée en plastique sur le volant de tension et fixez-le avec son écrou

COMMENT UTILISER LE TENDEUR D’ÉCRANS DE SÉRIGRAPHIE ?

• Placez les parties du tendeur sur une surface plane adaptée à la tâche
• N'oubliez pas que le cadre doit avoir une épaisseur maximale de 5,5 cm et un diamètre extérieur maximal de 60 x 60 cm. De plus, la surface de la maille doit être supérieure à celle du cadre, d’au moins 10 cm par côté
• Positionnez chacune des 4 parties du tendeur de chaque côté du cadre
• Insérez le cadre dans chacune des bases, la face avant tournée vers le haut. Le profil du cadre devra être positionné sur les fentes des bases, entre la plaque servant de butée et les barres
• Placez la maille entre les barres
• Serrez les boulons de manière que la maille soit correctement maintenue par les barres. Veillez à ce que chaque barre contienne la même quantité de maille
• Tournez les volants jusqu’à ce que vous obteniez la tension souhaitée
• Appliquez une couche de colle sur la maille et le cadre, en suivant les instructions d’application de la colle utilisée
• Attendez que la colle sèche puis retirez les parties du tendeur
• Coupez l'excédent de maille
