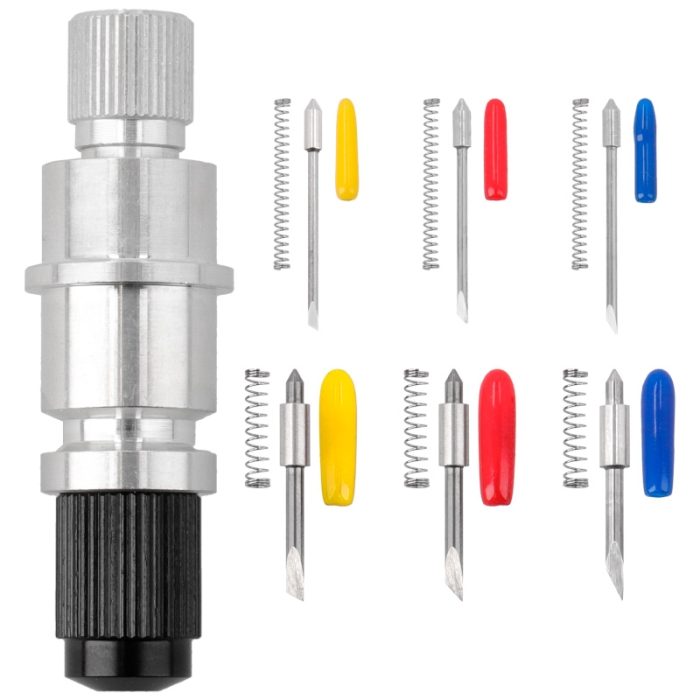

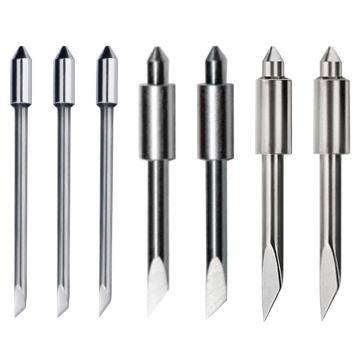

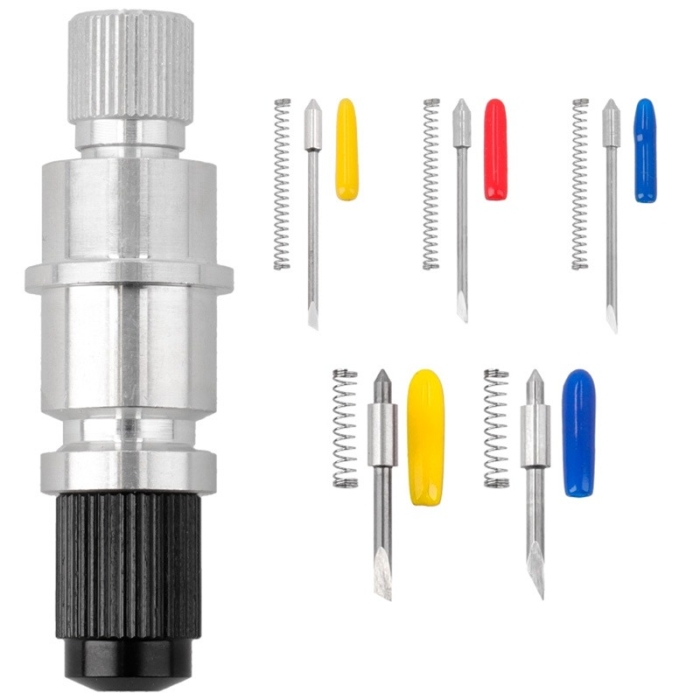

Tamaños de ancho de hoja diferentes según modelo: 0,9 mm (CB09) y 1,5 mm (CB15)
Las cuchillas CB09 y CB15 no son intercambiables. Requieren de su respectivo portacuchillas
El cabezal de corte de las cuchillas es de carburo cementado. Este material proporciona alta dureza y buena resistencia al desgaste
El modelo CB15 tiene mayor diámetro, lo que permite cortar materiales de mayor grosor
Portacuchillas de aleación de aluminio con altura de corte ajustable
A TENER EN CUENTA
Asegúrate de encajar correctamente la cuchilla en el portacuchillas
Cuanto mayor sea el ángulo de la cuchilla, penetrará verticalmente con más profundidad. Lo que permite cortar materiales más gruesos
El color del capuchón protector te ayuda a identificar su ángulo: amarillas de 30º, rojas de 45º y azules de 60º
Hacer pruebas previas de la colocación y ajuste de las cuchillas antes de iniciar la producción
RECOMENDACIONES
Mantén limpia la cuchilla y el interior del portacuchillas. Si se acumulan residuos en su interior, dificultará la rotación y perjudicará el proceso de corte
Realiza cortes con la profundidad adecuada. Evita cortar el papel transportador del vinilo o liner
Si la cuchilla está correctamente ajustada, conseguirás prolongar su vida útil
Asegúrate de seleccionar la herramienta correcta cuando la cambies. El offset de cada cuchilla está predefinido en el plotter
ESPECIFICACIONES
Ref. Brildor
Modelo
Ángulo de corte
Diámetro (mm)
Aplicación
Ejemplos
050586
CB09
30º
0,9
Materiales finos
Vinilos para cristales
035531
CB15
30º
1,5
035529
CB09
45º
0,9
Uso general
Vinilos de tipo Flex y rotulación
035532
CB15
45º
1,5
035530
GT-BH09 para CB09
60º
0,9
Materiales gruesos
Vinilos sandblast, reflectantes, flock y cartulinas
