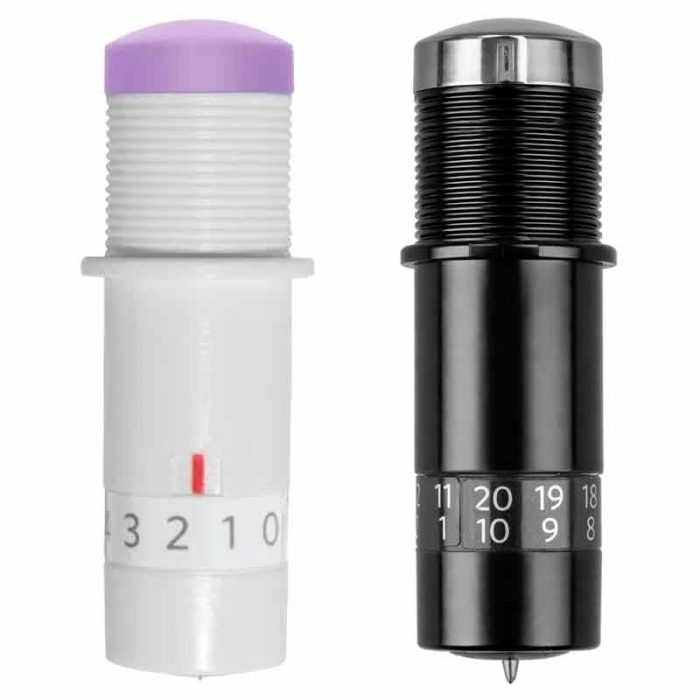

Cuchillas Plotter de corte Graphtec CE LITE-50

Medidas:

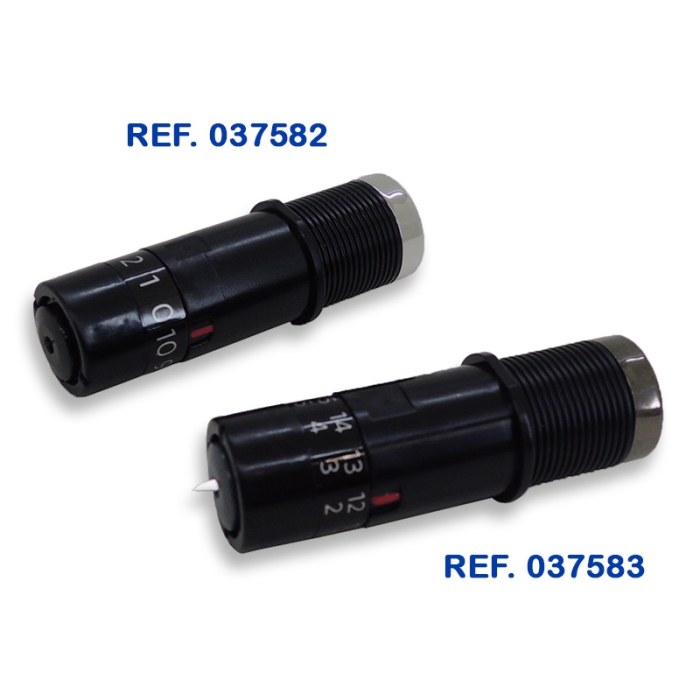

• Ref. 037582-Cuchilla de corte estándar: 51 x Ø17 mm
• Ref. 037583-Cuchilla de corte profundo: 51 x Ø17 mm

Más información sobre las cuchillas de corte:

• Fabricadas en acero.
• Es conveniente realizar varios cortes de prueba para establecer el ajuste más óptimo posible de profundidad de la cuchilla.
• Para ajustar la profundidad hay que girar la punta de corte, alineando el número indicado con la línea roja. Cuánto mayor sea el número aumentará la profundidad de la hoja.
• La profundidad de la cuchilla se cambia en aproximadamente 0,1 mm por número.
• La Ref. 037583-Cuchilla de corte profundo, puede dar 2 vueltas completas, en la 1ª vuelta tendrás 1 mm de profundidad en la posición 20-10, y en la 2ª vuelta en la misma posición tendrás una profundidad máxima de 2 mm.
• La Ref. 037582-Cuchilla de corte estándar, puede dar 1 vuelta, pasando de 0'1 mm a 1 mm máximo.
• Antes de manipular las cuchillas por primera vez, lee las Precauciones para su uso especificadas a continuación.

PRECAUCIONES:

• Ten cuidado al manipular la punta de la cuchilla ya que está muy afilada.
• No utilices más profundidad de cuchilla de la que sea necesaria. Una profundidad excesiva puede dañar la cuchilla y la manta de corte o arrastre, o dar lugar a un consumo innecesario de material. Para evitar esto intenta que la profundidad de la cuchilla siempre sea inferior al grosor del material.
• Evita que la hoja de la cuchilla sobresalga cuando no se esté utilizando.

Precauciones para una mayor durabilidad

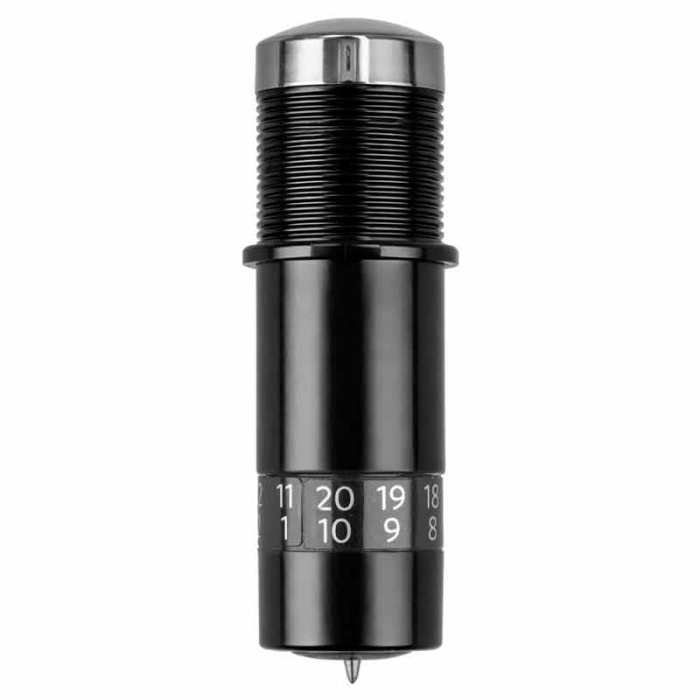

Ref. 037583-Cuchilla de corte profundo:

• Cuando la línea roja de la cuchilla esté situada en los números 1-11 y ésta esté totalmente escondida, significa que está en la posición número 1, es decir, la cuchilla tiene una profundidad de 0,1 mm (aún puedes girar un poco hacia la derecha para que se esconda totalmente, como máximo hasta 20-10). En esta posición NO debes girar más hacía la derecha, porque podrías dañarla.
• Gira siempre hacia la izquierda (hacia el 1-11, 2-12, 3-13...) para extraer la cuchilla, dependiendo de la profundidad deseada de corte. En la primera vuelta completa, aunque la línea roja estará en la posición 20-10, la cuchilla no estará completamente fuera, es decir, que tendrás un corte de 1 mm. En esta posición aún puedes dar una vuelta completa más hacia la izquierda.
• De la misma manera que en el primer punto, cuando la línea roja de la cuchilla esté situada (en la 2ª vuelta) en la posición 20-10 y la cuchilla esté totalmente fuera, tendrás un corte máximo de 2 mm (puedes girar como máximo 1 punto más hacia la izquierda, hasta el 11-1) En esta posición, NO debes girar más hacia la izquierda, porque la forzarías y podrías estropearla.

Ref. 037582-Cuchilla de corte estándar:

• Cuando la línea roja que señala la posición de la cuchilla esté en el 0, NO la gires más hacia la derecha. Igualmente, cuando la marca roja esté en la posición 10, NO la gires hacia la izquierda.
• Para pasar de la posición 0 a la posición 10, no debes forzar la cuchilla hacia la derecha, SIEMPRE hacia la izquierda hasta llegar al 10. De la misma manera para pasar de la posición 10 a la posición 0.

Puedes encontrar más información sobre el uso de las cuchillas descargándote el Manual del plotter de corte Graphtec CE LITE-50.
