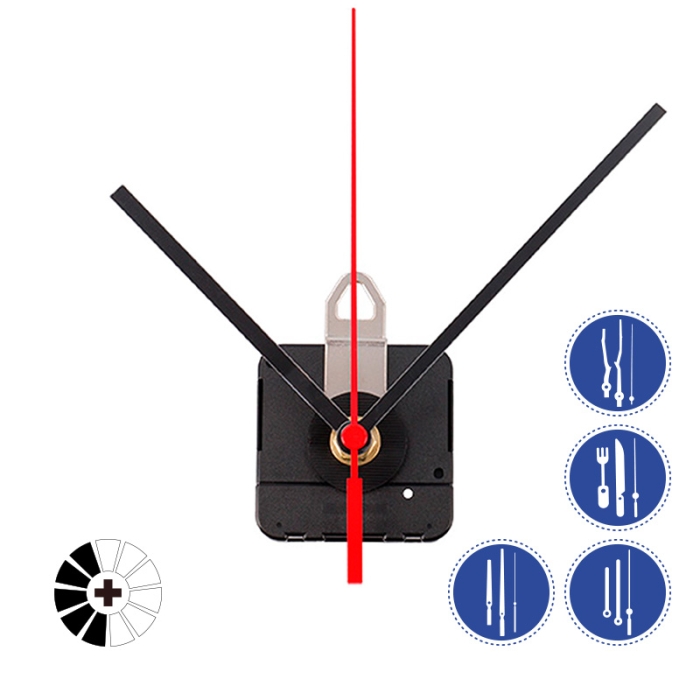

Mecanismos de reloj con agujas

Maquinarias con agujas para convertir paneles en relojes.

Para paneles hasta de 10 mm de espesor (E)
Minuteros con recorrido circular desde Ø70 mm hasta Ø400 mm
Agujas en diferentes formas, materiales y colores
Funcionan con 1 pila AA (no incluida)

Más información

¿Cómo escoger el mecanismo adecuado?

Disponibilidad:

Indicado en cada producto

Saltar al final de la galería de imágenes

Saltar al comienzo de la galería de imágenes

Más información sobre los mecanismos de reloj con agujas

ÍNDICE

> Descripción

> A tener en cuenta

> ¿Cómo escoger el mecanismo con agujas adecuado?

> Instrucciones de montaje

> Especificaciones técnicas de los mecanismos

> Otras medidas de los mecanismos

DESCRIPCIÓN

Útiles también como reemplazo de piezas en otros relojes
Incluyen caja de mecanismo, colgador, arandela de goma, arandela de latón, tuerca hexagonal y agujas
Reverso de las agujas de aluminio en color plata
Segundero con tapa de presión para fijar todas las agujas en la maquinaria
Se entregan desmontados. Instalación sencilla, sin necesidad de herramientas
Pilas no incluidas en los mecanismos. Adquiérelas en Productos Relacionados

A TENER EN CUENTA

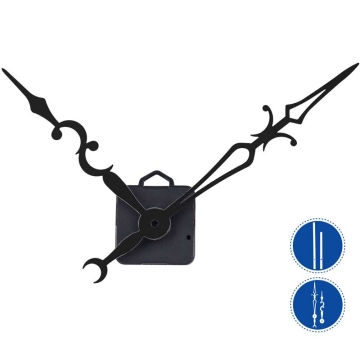

Las agujas de los mecanismos Ref. 042226, Ref. 042227 y Ref. 042228 tienen formas especiales. En el resto de mecanismos las manecillas son rectas

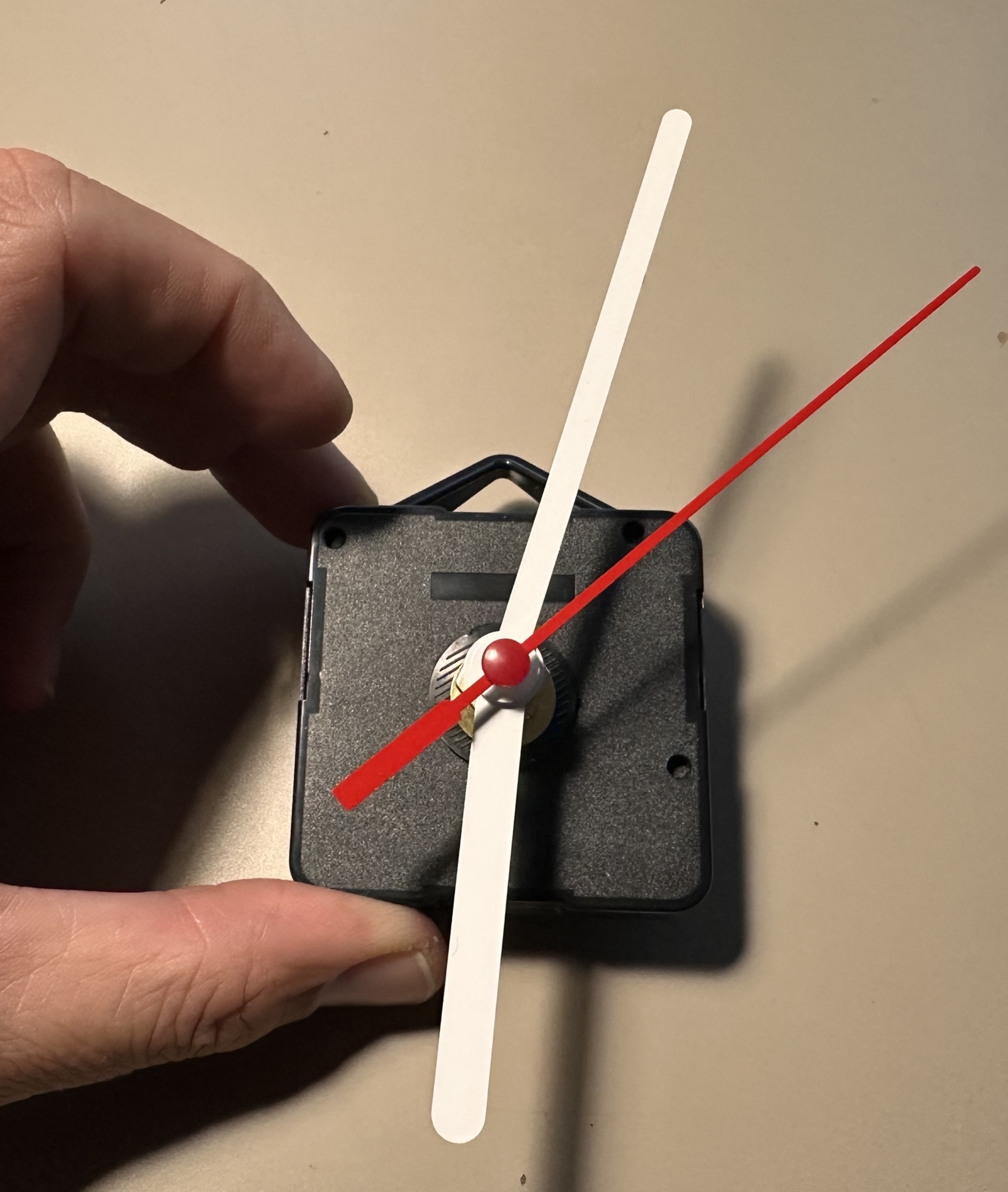

Los mecanismos con agujas blancas tienen el segundero del mismo color. Excepto la Ref. 054101, que tiene el segundero de color rojo
El mecanismo con agujas en forma de engranaje no incluye segundero (Ref. 042228)
Los mecanismos Ref. 045358 y Ref. 045359 no incluyen arandela de goma ni arandela de latón

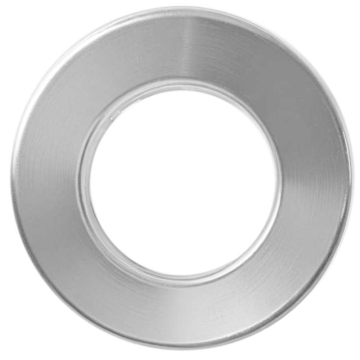

Para evitar que el espárrago del mecanismo sobresalga por la parte delantera del panel, sugerimos añadir arandelas adicionales al espárrago antes de instalarlo en el panel

¿CÓMO ESCOGER EL MECANISMO CON AGUJAS ADECUADO?

Calcula el DIÁMETRO máximo del círculo que cabe en tu panel reloj (en redondos está inmediato, pero en otras formas quizás requiera medir). Fíjate en que los diámetros de los mecanismos no deben ser mayores. Elige la pestaña que más te convenga
El ESPESOR del panel que vas a utilizar es importante, el primer número que sigue la "E" indica la longitud del espárrago del mecanismo (en mm). Se recomienda que sea al menos 1 mm mayor que el grosor del panel
Ten en cuenta el diámetro del ORIFICIO del panel, que debe ser adecuado para el diámetro del espárrago, que es el segundo número que sigue la "E" (también en mm)
Elige a tu gusto el MATERIAL de las agujas: aluminio, plástico...
Fíjate en el COLOR de las agujas pensando en la imagen de fondo que vas a estampar en el panel, para que haga contraste y se vean bien las agujas

INSTRUCCIONES DE MONTAJE

Instrucciones de montaje del mecanismo de reloj (.pdf - 135 kB)

ESPECIFICACIONES TÉCNICAS DE LOS MECANISMOS

En el nombre de la referencia encontrarás los siguientes datos:

Desde
(mm)

Ø70

Ø130

Ø158

Ø230

Ø280

Ref.

042234

042230

042231

042226

042232

042233

037828

045358

054102

038576

042227

054101

042229

045359

042228

Forma

Rectas

Cubiertos

Rectas

Ramas

Rectas

Engranaje

Color

Negro

Blanco

Negro

Blanco

Negro

Blanco

Negro

Blanco

Negro

Minutero^(*) (mm)

Ø35

Ø48

Ø50

Ø65

Ø79

Ø80

Ø85

Ø88

Ø100

Ø115

Ø116

Ø125

Ø140

Ø200

Espárrago (mm)

9xØ8

7xØ8

11xØ8

9xØ8

7xØ8

9xØ8

11xØ8

9xØ8

11xØ8

9xØ8

Material

Aluminio

Plástico

Aluminio

Plástico

Aluminio

^(*) El minutero se mide por el recorrido circular que realiza la aguja y por su ancho.

OTRAS MEDIDAS DE LOS MECANISMOS

Ref.

042234

042230

042231

042226

042232

042233

037828

045358

054102

038576

042227

054101

042229

045359

042228

Espesor
máx. panel (mm)

Minutero^(**)(mm)

1x35

2x48

2x50

9x65

3x79

3x80

6x85

5x85

4x88

5x100

5x115

5x116

4x125

10x140

13x120

Hora^(**)(mm)

2x18

2x30

13x44

3x60

7x65

5x63

7x65

7x80

6x85

8x103

5x95

12x95

65x135

Segundero^(**)
(mm)

1x35

1x52

1x53

1x63

1x80

1x81

2x90

2x89

1x96

2x118

2x89

2x117

2x130

Caja mecanismo (mm)

55 x 55 x 33

55 x 55 x 30

55 x 55 x 35

55 x 55 x 33

55 x 55 x 30

55 x 55 x 33

55 x 55 x 35

55 x 55 x 33

55 x 55 x 35

55 x 55 x 33

^(**)La longitud de las agujas se mide desde el centro del orificio hasta la punta.

Información adicional

Más Información
Ref.	951942
Color	Blanco, Negro
Material superficie	Aluminio, Plástico
Detalles del complemento	Colgador
